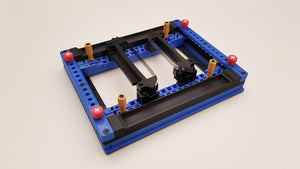

Platine à lamelles métalliques - Fines 0.05mm - "V" 1mm - sans butée - C2B0
Description
- Positionnement sur paires de blocs tendeurs à lamelles métalliques fines
- Epaisseur 0.1mm avec profils en "V": variante "V" 1mm de haut
- Compensation Z pour mise à plat des pièces avec differences de hauteur
- Distance d’écartement des lamelles d’appui réglable en continu
- Variantes : 1 ou 2 paires de blocs tendeurs, avec lamelles seules, avec 1 butée ou avec 2 butées
Application
- Pour pièces cylindriques ou avec profil d’appui à plat (ex. fraisages)
- Longueur totale des pièces, idéalement > 3mm
- Longueur des surfaces d’appui, idéalement > 0.5mm
- Longueur maxi des pièces positionnables: si 1 bloc 62mm, si 2 blocs 25mm
- Pour les Machines Type 1-001 il faut toujours utiliser une variante avec butée
